有些客戶在平臺的成本方面過多的控制，鑄造出的鑄鐵平板重量過輕，此種平板在加工的時候應該注意，因為一不小心就會出現(xiàn)顫紋和崩刀的現(xiàn)象，加工時應該注意一下兩個方面：1，切削用量：刨薄鑄鐵平板時，切削力要小，夾緊力也要小，那就應采用較小的切削深度（約取0.3~0.5mm以下）和進給量（約取0.1~0.25mm/往復行程），以及正常的切削速度，并適當?shù)睦鋮s潤滑液進行切削。2，鑄鐵平板的裝夾：薄鑄鐵平板通常采...

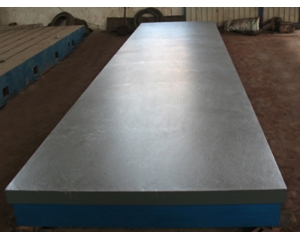

有些客戶在平臺的成本方面過多的控制，鑄造出的
鑄鐵平板重量過輕，此種平板在加工的時候應該注意，因為一不小心就會出現(xiàn)顫紋和崩刀的現(xiàn)象，加工時應該注意一下兩個方面：
1，切削用量：刨薄鑄鐵平板時，切削力要小，夾緊力也要小，那就應采用較小的切削深度（約取0.3~0.5mm以下）和進給量（約取0.1~0.25mm/往復行程），以及正常的切削速度，并適當?shù)睦鋮s潤滑液進行切削。
2，
鑄鐵平板的裝夾：薄鑄鐵平板通常采用撐板直接在工作臺上進行裝夾。它所產(chǎn)生的夾緊力十分有利于對薄鑄鐵平板的裝夾。
為了保證薄鑄鐵平板裝夾的可靠性和穩(wěn)定性，必須預先將鑄鐵平板的兩個側(cè)面加工好。否則，撐板與鑄鐵平板的側(cè)面就不能很好的接觸，會使鑄鐵平板受力不均而變形。
裝夾時，必須使
鑄鐵平板的基準面同工作臺面或平墊鐵貼緊。不能用手捶使勁敲打鑄鐵平板，因為薄鑄鐵平板剛性差，易變形、斷裂，并且還有彈性，所以越敲打，鑄鐵平板越與定位表面不緊和夾不緊。如果
鑄鐵平板下面的縫隙是由于鑄鐵平板底面不平而產(chǎn)生的，則應該用鐵皮墊實。
,此外，在裝夾鑄鐵平板時夾緊力不能太大，否則會引起鑄鐵平板中間凸起，待加工后松開鑄鐵平板，因彈性變形使鑄鐵平板中間成凹形。
總之，我們建議客戶在采購鑄鐵平板的時候不要過量的考慮從鑄鐵平板的重量問題，這樣在加工和使用過程中都會出現(xiàn)意想不到的問題。
